Stabiliteit van een rupskraan op zachte ondergrond is essentieel voor veiligheid, efficiëntie en het beperken van schade tijdens bouw- en grondwerken in Nederland.
Zachte bodems zoals veen, klei, vervuild slib of zand met een hoog grondwaterpeil verhogen het risico op verzakken, vastlopen of kantelen. Dit speelt vaak bij baggerwerkzaamheden, dijkversterking, infraprojecten in polders en bouwputten met hoge grondwaterstanden.
Het vervolg van dit artikel behandelt de kernfactoren die dit risico bepalen: zorgvuldige grondanalyse vóór inzet, ontwerpkenmerken van rupskranen, lastkarakteristieken en reikwijdte, en hulpmiddelen zoals onderlegplaten, rijplaten, versterkte matten en ballaststrategieën.
Lezers zoals uitvoerders, opzichters, machinisten en safety officers vinden hier praktische technieken om stabiliteit te vergroten, plus relevante regelgeving en beste werkwijzen. Daarbij wordt verwezen naar Nederlandse kaders zoals de Arbeidsomstandighedenwet en normen en richtlijnen van NEN en brancheorganisaties.

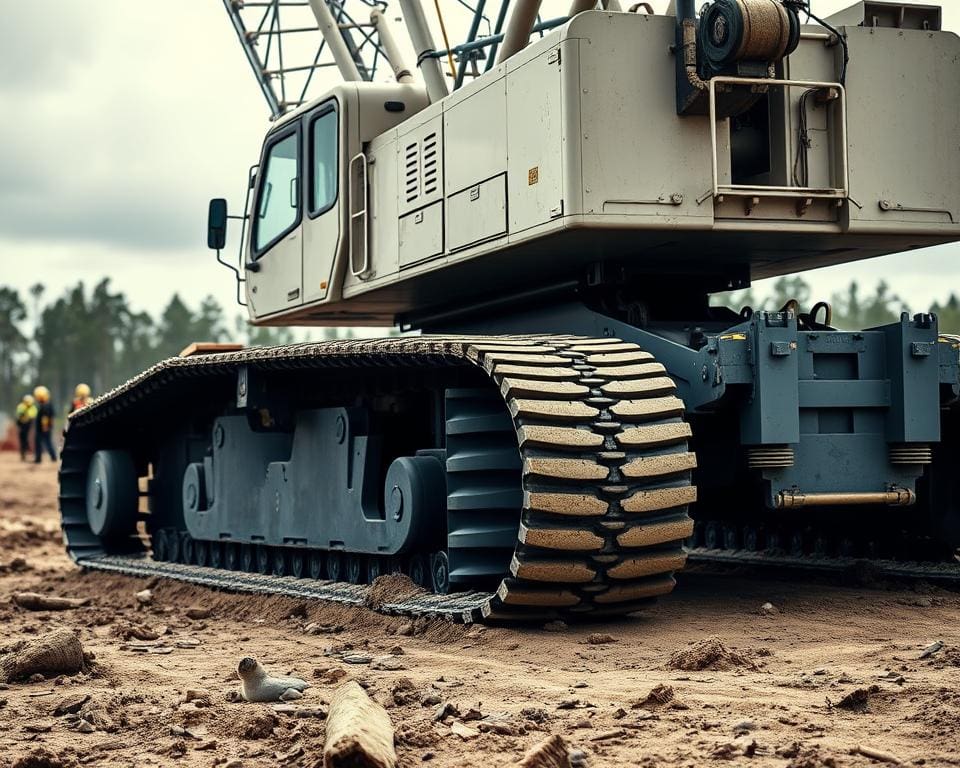

Wat maakt een rupskraan stabiel op zachte ondergrond?
Stabiliteit van een rupskraan op zachte grond hangt van meerdere factoren af. Een goed begrip van de ondergrond, het ontwerp van de machine en de eigenschappen van de last bepaalt of een werk veilig verloopt. Hieronder staan de belangrijkste punten die projecten in Nederland helpen betere beslissingen te nemen.
Belang van grondanalyse vóór inzet
Vooraf onderzoek voorkomt onvoorziene problemen bij inzet. Een visuele inspectie geeft een eerste indruk van verzadiging en oppervlaktestructuur.
Sonderingen (CPT), boringen en grondmonsters laten zien hoe de laagopbouw en grondwaterstand verlopen. Deze onderzoeken geven waardes voor draagvermogen, cohesie van klei en veen en dichtheid van zand.
Op basis van de resultaten bepaalt een geotechnisch ingenieur of tijdelijke versterking, funderingsplaten of ontwatering nodig zijn. Projectleiders en veiligheidscoördinatoren gebruiken het geotechnisch rapport om veilige werkzones en zettingsverwachtingen vast te leggen.
Ontwerpkenmerken van rupskranen die stabiliteit bevorderen
Rupsbanden verspreiden de druk over een groter oppervlak in vergelijking met smalle wielen. Dat verlaagt de gronddruk en vermindert verzakking op zachte ondergrond.
Een laag zwaartepunt en een lange onderwagen verbeteren de gewichtsverdeling. Fabrikanten zoals Liebherr, Hitachi, Volvo en Caterpillar bieden modellen en ballastopties die speciaal zijn afgestemd op natte of zachte omstandigheden.
Rubberen rupsbanden veroorzaken minder bodemschade dan stalen rupsbanden, terwijl stalen banden vaak meer draagvermogen bieden. Telescopische gieken en asymmetrische ballastopties maken fijnere afstemming van stabiliteit mogelijk.
Rol van lastkarakteristieken en reikwijdte
Lastgewicht, lasthoek en reikwijdte beïnvloeden het kantelmoment en de verdeelde druk direct. Kraanstabiliteitstabellen en lastdiagrammen geven per machine veilige combinaties van last en radius aan.
Het is verstandig om zwaar werk zo dicht mogelijk bij de machine uit te voeren. Zijbelasting minimaliseren voorkomt onnodig hoge momenten op verzwakte ondergrond.
Dynamische effecten zoals slingeren, los meegetilde lasten en windbelasting verhogen het risico. Gecontroleerde bewegingen en anti-slingersystemen verminderen de kans op onverwachte belastingen.
Technieken en hulpmiddelen om stabiliteit op zachte ondergrond te verbeteren
Bij werk op zachte ondergrond is een mix van materieel en methoden nodig om stabiliteit te waarborgen. Praktische oplossingen verminderen doorzakken en verbeteren de veiligheid tijdens hijswerk. De onderstaande technieken geven uitvoerbare opties die vaak gecombineerd worden op bouwplaatsen in Nederland.
Gebruik van onderlegplaten en rijplaten
Onderlegplaten en rijplaten vergroten het draagvlak en spreiden de druk over een groter oppervlak. Ze verminderen lokale indeuking en verkleinen het risico op verzakking tijdens hijswerk.
Materialen variëren van houten kranenmatten tot betonnen platen en stalen rijplaten. Fabrikanten zoals Kotschenreuther en lokale leveranciers bieden speciaal ontworpen kranenmatten aan. De keuze hangt af van belasting, duur van de werkzaamheden en hergebruik.
Praktisch advies: leg platen op een voldoende draagkrachtige ondergrond of op een aangelegd zandbed. Zorg voor vlakheid en aansluiting tussen platen, zodat rupsbanden niet klemmen of kantelen.
Matten en versterkte rijbanen
Tijdelijke rijbanen combineren vaak geotextiel met zand- of asfaltvullingen om doorzakken te voorkomen. Dit maakt verplaatsing van materiaal en machines veiliger en efficiënter.
Kunststof mattenystemen zoals DuraMat en SmartTrack worden veel gebruikt bij energie- en baggerprojecten in Nederland. Ze zijn snel te leggen en eenvoudig te verwijderen na afloop.
Leg rijbanen vanaf de toegangsweg naar de werkplek om transportroutes te stabiliseren en grondvervuiling te beperken. Inspecteer en onderhoud rijbanen tijdens gebruik om onverwachte problemen te voorkomen.
Inzet van ballast en contragewichtstrategieën
Extra ballast aan de achterzijde van de kraan vergroot het kantelmoment en voorkomt dat de voorzijde optilt tijdens het hijsen. Dit is een directe manier om stabiliteit te verbeteren bij zware lasten.
Voor- en nadelen moeten worden afgewogen: meer ballast verhoogt stabiliteit maar brengt een hogere bodemdruk met zich mee. Combineer ballast altijd met vergroot draagvlak, bijvoorbeeld door platen of matten te gebruiken.
Voorbeelden van ballast zijn prefab betonblokken, geïntegreerde contragewichten van fabrikanten en tijdelijke ballastcontainers. Positionering en bevestiging moeten voldoen aan fabrikantvoorschriften en regelmatig gecontroleerd worden.
Hydraulische en elektronische stabiliteitscontroles
Moderne kranen hebben lastmomentbegrenzers (LMI) en stabiliteitsbewakingssystemen die real-time giekhoek, lastgewicht en reikwijdte meten. Merken zoals Liebherr en Tadano bieden geavanceerde software voor deze functies.
Deze systemen berekenen de resterende veilige capaciteit en waarschuwen bij overschrijding. Ze verlagen de kans op menselijke fouten en helpen veilig te werken op onzekere ondergrond.
Sensorsystemen vragen onderhoud en kalibratie. Zorg dat machinisten getraind zijn in zowel het gebruik van elektronica als in fail-safe procedures en handmatige back-upplannen voor het geval systemen uitvallen.
Veiligheid, regelgeving en beste praktijken bij werken op zachte ondergrond
Werk met rupskranen in Nederland valt onder de Arbeidsomstandighedenwet en vereist dat werkgevers veilige werkomstandigheden bieden. NEN-EN 13000 voor mobiele kranen en de fabrikantspecificaties van merken zoals Caterpillar, Komatsu en Volvo vormen de technische basis. Voor kwetsbare ondergrond is een RI&E en vaak een werkvergunning verplicht; opdrachtgevers kunnen aanvullende eisen stellen.
Operationeel begint het met een geotechnisch rapport en een praktische checklist: onderlegplaten of matten leggen, correcte ballast voorbereiden en werken binnen de load charts van de kraan. Inzet van systemen zoals Load Moment Indicator (LMI) en andere bewakingssystemen helpt grenzen te bewaken. Personeel moet gekwalificeerd zijn: machinist met kraanbedieningscertificaat en VCA, werkvoorbereider, hijsbegeleider en veiligheidscoördinator spelen elk een duidelijke rol.
Duidelijke afzetting en communicatie beperken risico’s; veilige looproutes, verkeersmaatregelen, radiosystemen en afgesproken handtekens zorgen voor overzicht. Periodieke inspecties van rupsbanden, onderwagen, ballastbevestigingen en elektronische systemen, uitgevoerd volgens de fabrieksinstructies, houden materieel betrouwbaar. Documentatie van load charts, onderhoudslogboeken en geotechnische adviezen is essentieel voor verantwoording en continuïteit.
Voor calamiteiten bestaan vaste procedures: stap-voor-stap ontruiming, stabiliseren met extra platen of ballast en inschakeling van specialistisch materieel waar nodig. Incidenten worden gemeld conform Arbo-eisen en geanalyseerd om werkwijzen te verbeteren. Een combinatie van grondanalyse, technische maatregelen en strikte operationele procedures maakt werken met rupskranen op zachte ondergrond in Nederland zowel veilig als efficiënt.
